Onzichtbaar werk

Op de Castor staat een knoepert van een schoorsteen, en die staat er niet voor niks op!

Hij zit helemaal volgeprakt met 5 uitlaatgassenleidingen, dempers, ventilatoren en buffertanks voor de centrale verwarming en de hydrauliek, met alle noodzakelijke leidingen.

Omdat het zo'n leuk bereikbaar plekje is, heeft ook hier maar weinig preventief onderhoud plaatsgevonden de afgelopen 60 jaar.

De dempers waren doorgerot, dusdoende maakte de generatoren herrie aan dek.

Nieuwe dempers, nieuwe isolatie geplaatst en heel veel restpuntjes zijn uitgevoerd.

voorbereidingen, materiaal aanleveren, verwijderen ouwe troep, etc.

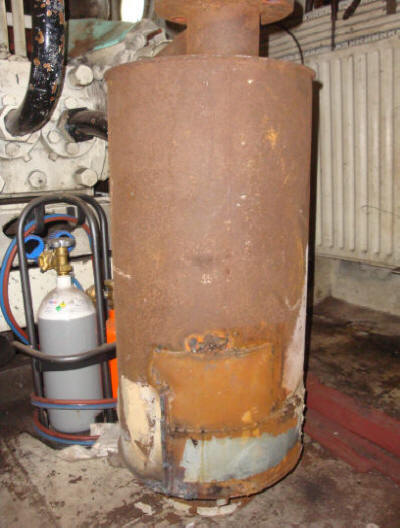

1 van de oude dempers, niks meer dan een doorgerotte holle bus.

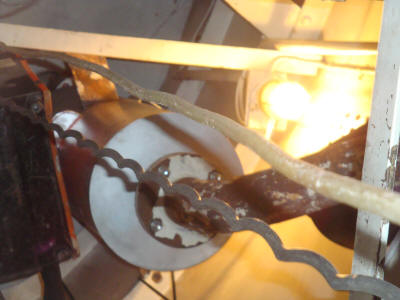

Monteren nieuwe dempers

Je weet er zelf bijna niet in te komen, dus goede foto's maken in de schoorsteen ken je vergeten.

De nieuwe dempers waren 2x zo lang als de oude, dus de 4 duimse dikwandige leidingen kunnen omleggen, flenzen, beugelen etc.  Die leidingen geven niet bepaald mee!



Het resultaat is verbluffend overigens! Totaal geen herrie meer aan dek!

De nieuwe thermische isolatie moest worden afgewerkt. Beplaten met aluminium is het mooiste en degelijkste. Gezien de dure offertes werd besloten dit zelf uit te voeren.

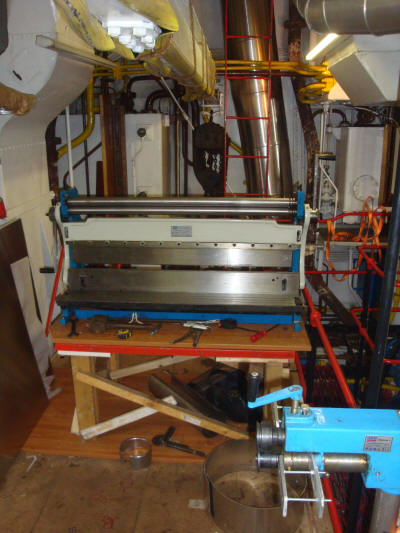

Een knip-rol-zet machine, alsmede een voormachine is alles wat je nodig hebt. Made-in-china dus goed te betalen.

Werkbordes geplaatst OVER de hoofdmachine, zodat we bij het werk konden blijven met de beplating.

Makkelijker gezegd dan gedaan, overigens, want van een plaat van 2x 1 meter een 90 graden bocht maken is best listig!

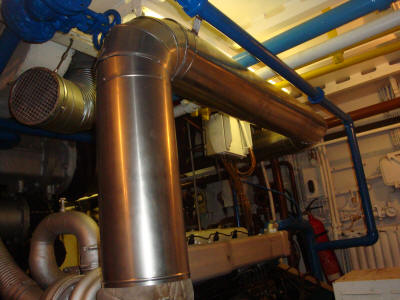

Monteren aluminium beplating

Twee 90 graden bochten, een uitdaging!

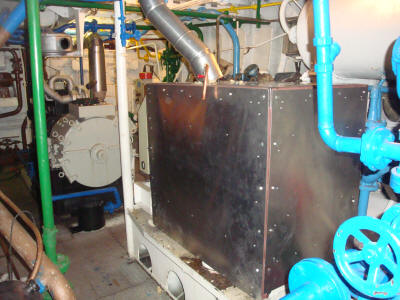

Ook maar gelijk een geluidgedempte omkasting gehobbied rond de haven/noodgenerator. Bovenop komt de originele lessenaar voor de machinist. Een bijzonder schrijfplekje.

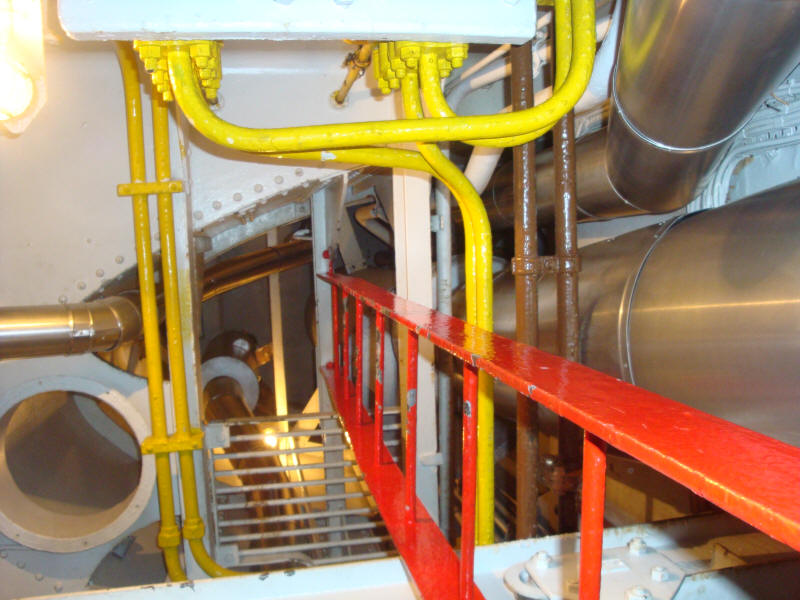

Schoorsteen van onderaf gezien. Een raadplaatje inderdaad.

Zichtbaar zijn de 4 stuks uitlaatgassenleidingen die beplaat en wel richtingen de nieuwe dempers gaan, bovenin de schoorsteen.

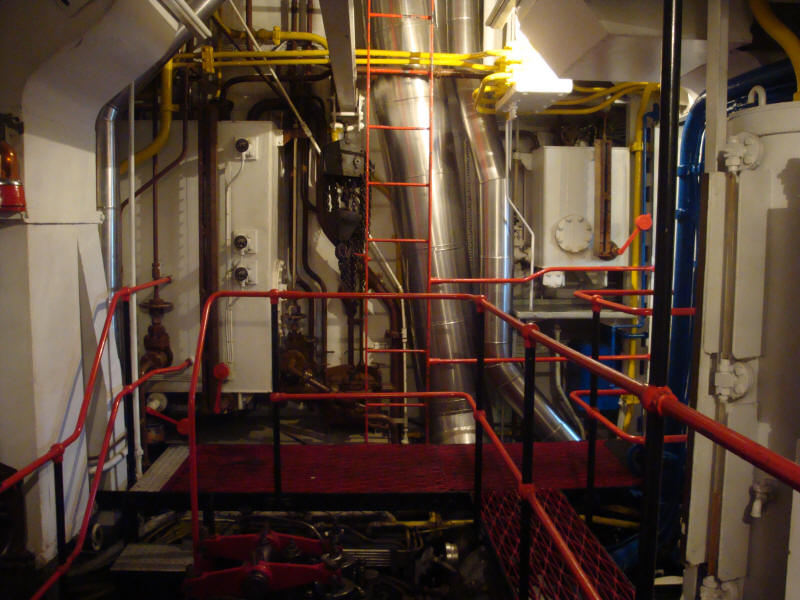

maart 2013:   Klaar!
