Armen en Benen Pomp
Project = Klaar!
Lees hieronder de totstandkoming.
De laatste, grote, vieze, vuile klus in de machinekamer.
Hopelijk....
Het betreft het reviseren van de "Algemene Dienstpomp". Met deze pomp kunnen we ballasten, dekwassen, brandblussen, toiletten doorspoelen, lenzen en doet dienst als reserve koelwaterpomp.
Best een belangrijk ding....

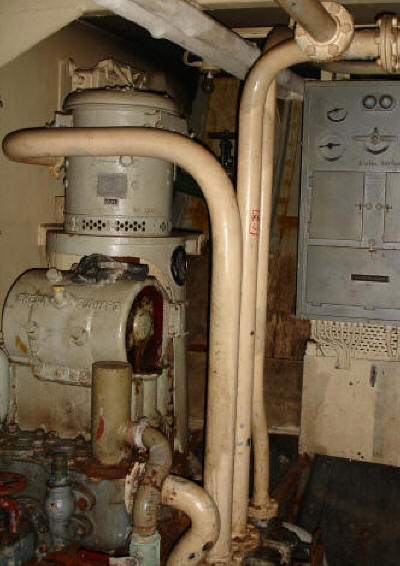

Het betreft een dubbelwerkende 2 cilinder zuigerpomp.
Dus elke slag verpompt hij 2 keer het slagvolume.
Het is een verdringerpomp, dus 100% zelfaanzuigend en kan tot 8 bar persen....
Hij wordt gedreven door een 5,5kW 220V gelijkstroommotor erbovenop.
Hij deed het altijd prima, maar is zo lek als een mandje, waardoor de fundatie waar hij op staat, en alles eromheen, ernstig verroest is geraakt...
De klepkasten eromheen lieten door, en sommige pakkingen waren verpulverd.

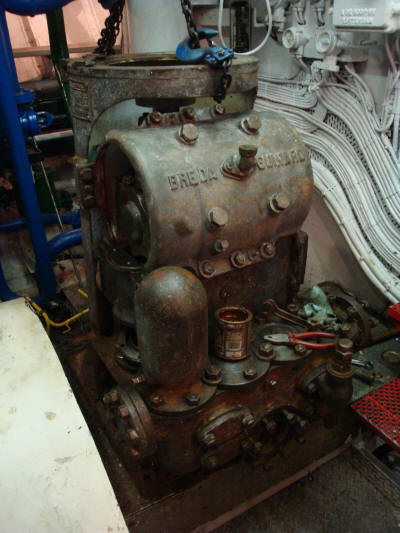

Om goed te werk te kunnen gaan, moest hij eerst van zijn fundatie worden getild, zodat we er goed bij konden. Zowel bij de pomp, als het omringende staal.
Een stevig klusje, dus...
De armen en benen pomp
Soms komt de opmerking "waarom duurt het dan zolang, dat opknappen, ziet er allemaal toch goed uit"?

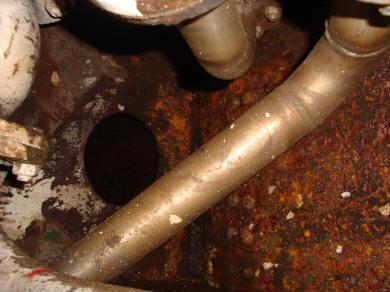

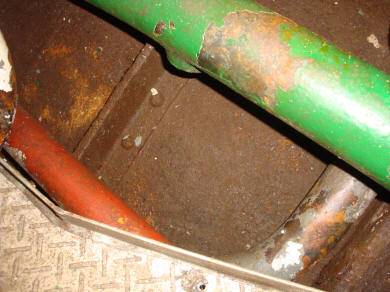

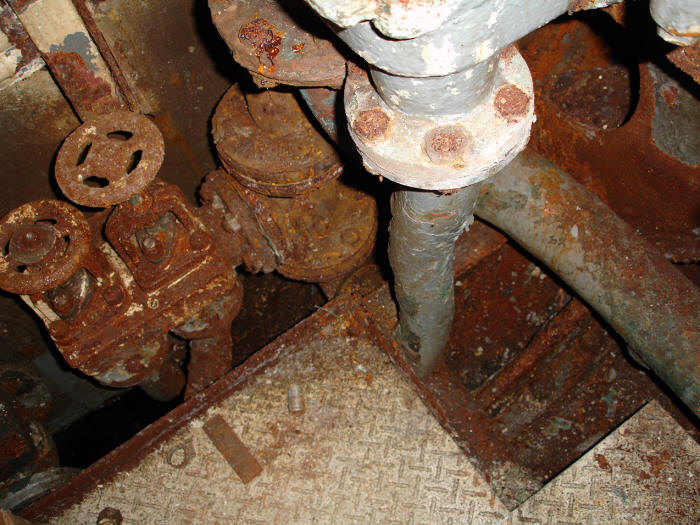

Inmiddels wel ja, maar bovenstaand een fotootje waar we vandaan komen. Is echt genomen op de Castor, recht onder de Armen en Benen pomp!
Ziet er betrouwbaar uit, niet?

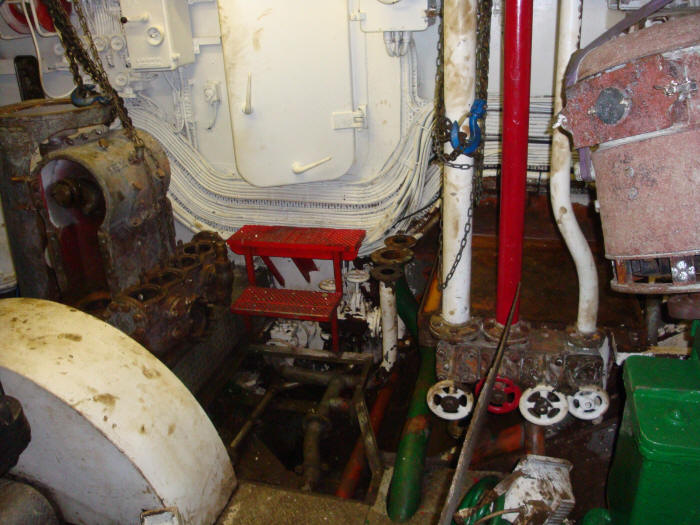

Pomp verwijderd van fundatie m.b.v. kettingtakels, nadat de leidingen en klepkasten waren verwijderd.
Rechts hangt de elektromotor te bungelen.

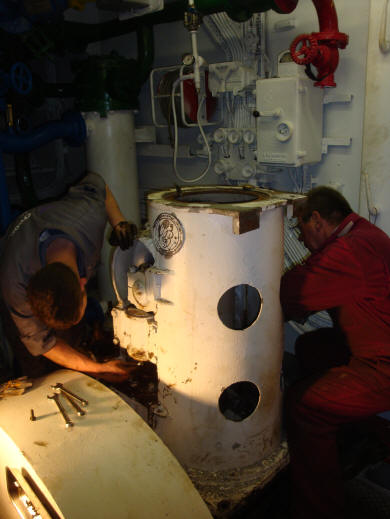

Pomp demonteren. Links Peter, rechts Jaap, welke de pomp tegenwoordig "poeppomp" noemt, omdat hij zo schoon was.....
Huid en spanten kaalgeschrapt. Steeds de dikte van de huid meten tijdens het bikken. 9mm op zijn dunst.

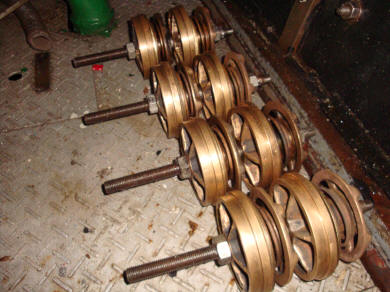

De 4 klepsets schoongemaakt en opgezuiverd. Samengesteld uit brons en RVS.

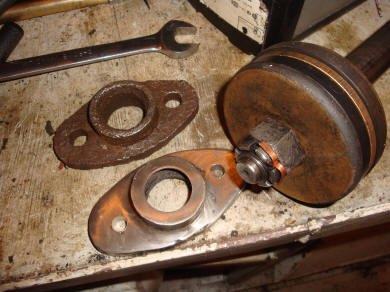

Nieuwe pakkingdrukkers samengesteld uit RVS316. Rechts een pompzuiger / plunjer.
Nieuwe RVS 316 lensleidingen
Overzichtsfoto. Links de pomp, rechts de elektromotor, beide ontdaan van 9 lagen verf.
Achter de leidingen de fundatie van de pomp.

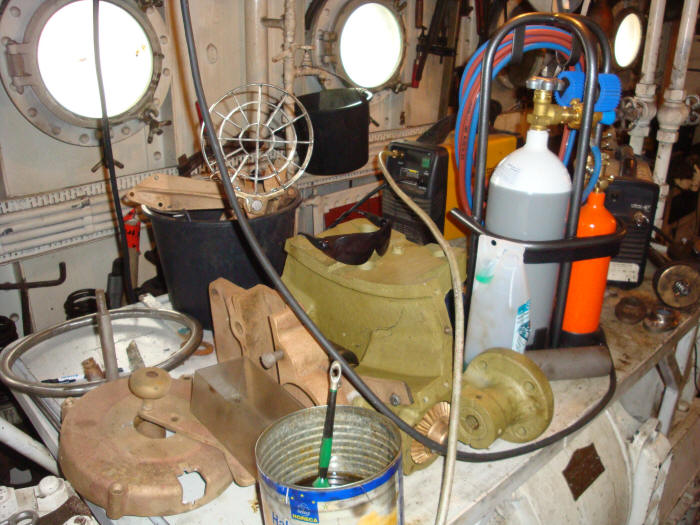

Het gevolg van teveel projecten tegelijkertijd! Werkplaats staat vol machines en onderdelen van de pomp EN HET KANON.
In het midden een stukje huisvlijt. 1 van de 2 replica's van een vizier voor het kanon....!
Update 22 april 2012

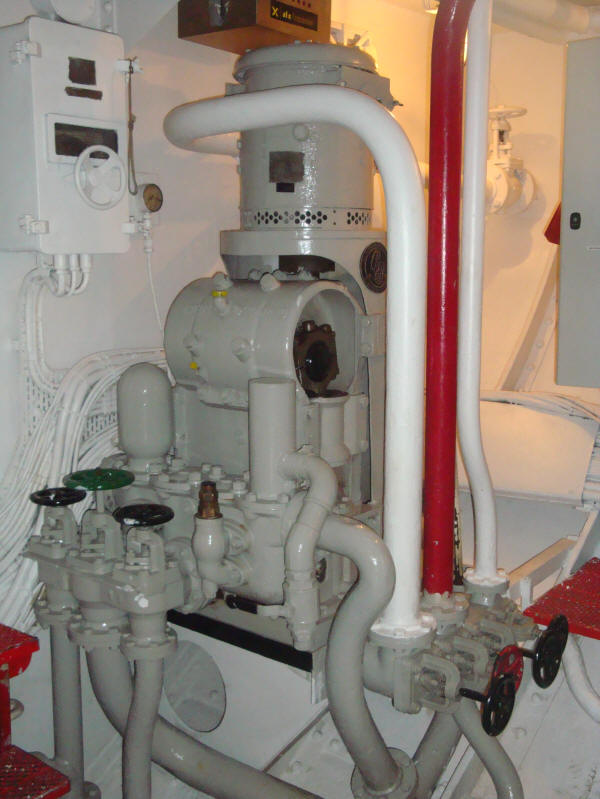

Pomp weer samengesteld.
We waren met name bang dat het pomphuis en kamers zouden zijn "verpotlood". Dat gebeurd met gietijzer na verloop van jaren, dan verdwijnt het ijzer en hou je koolstof over. Dit was wel gebeurd, maar niet op pasranden of andere kritieke locaties. Hij zou nog een paar decennia mee moeten kunnen...

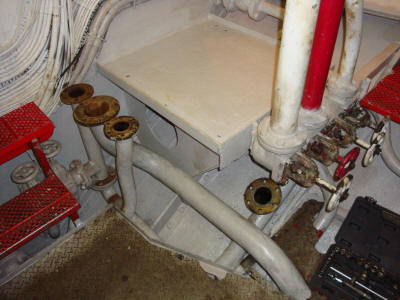

Bilge schoongemaakt, onvet en geschilderd.

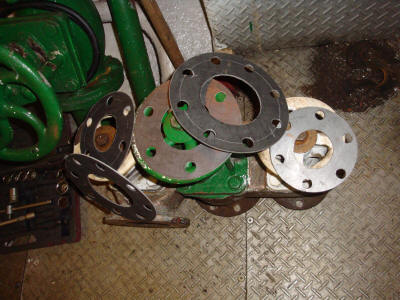

Nieuwe pakkingen geslagen uit gewapende graffietplaat
Nog 2 daagjes sleutelen en project KLAAR
